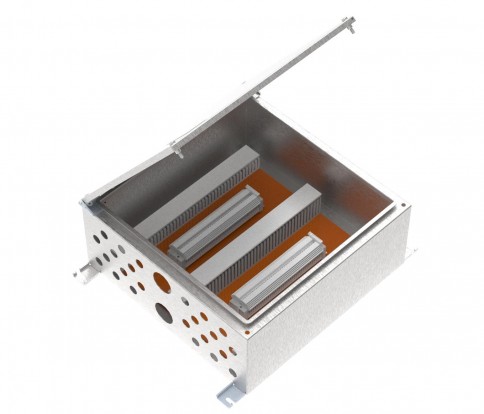

EWJB señales

EWJB señales

  • Aplicaciones

    Caja de distribución de señales Ex"e" para uso en atmósferas con presencia de gases o polvos explosivos en suspensión.

  • Gas

    Zona 1 y Zona 2 según IEC 60079-14 (Ed.5) Certificadas como: Ex e IIC según IEC 60079-7 (Ed.4) (Para caja vacía). Ex e IIC T6 Gb según IEC 60079-7 (Ed.4) (para caja c/bornes). Ex ia IIC T6 Ga según IEC 60079-11 (Ed.) (para caja c/bornes).

  • Polvo

    Zona 21 y 22 según IEC 60079-14 (Ed.5) Certificadas como : Ex tb IIIC según IEC 60079-31 (Ed.1) (Para caja vacía). Ex tb IIIC T6 Db según IEC 60079-31 (Ed.1) (para caja c/bornes)

  • Grado de protección

    IP65

Descripción

Caja de seguridad aumentada para distribución de señales, certificada bajo normas IEC 60079 para uso en atmósferas con riesgo de explosión. Apta para zonas con presencia de gases o polvos explosivos.

CARACTERÍSTICAS

• Caja en acero inoxidable AISI304 de 1,5mm o chapa de acero de 1,6mm2 RAL 7032.

• Burlete de caucho de nitrilo (NBR).

• Tornilleria y herrajes en AISI 304.

• Bandeja portaelementos interna color naranja.

• Puerta con bisagras rebatibles para apertura izquierda o derecha.

• Orejas de montaje con posición rebatible 90º.

• Accesos inferiores según configuración seleccionada.

• Bornes de conexionado para conductores de hasta 2,5mm2 y cablecanal incluidos según configuración seleccionada.

• Kit de numeradores incluidos (dos series de 40):

-Serie 1: (1,2,3...40).

-Serie 2: (+1,-1,P,+2, -2, P,..+12,P,PG).

•Incluye chapa de identificación (TAG) de 100x20mm sin grabar en acero inoxidable con cinta doble faz.

TERMINACIÓN

Pintura poliéster RAL 7032 en versiones de chapa de acero.

Productos




DIMENSIONES


Modelo Externas
(mm) A
Externas
(mm) B
Externas
(mm) C
Fijación
(mm) D
Fijación
(mm) E
Fijación
(mm) d

Fijación

(mm)e

Fijación
(mm)Ø
 CANT    Internas
(mm)
F
 Internas
(mm)
G
Internas
(mm)
H
EWJB 302515* 300 250 150 265 310 360 215 10 2 250 200 115
EWJB 453020* 450 300 200 415 360 510 265 10 4 400 250 165
EWJB 454520* 450 450 200 415 510 510 415 10 4 400 400 215





ACCESORIOS


Código Descripción
KACTGLC Cartel Luxite 100x30mm grabado con cinta doble faz
KACTGIC Cartel Acero Inoxidable 100x20mm grabado con cinta doble faz.
KACPJ25 Kit puente JSSB  10 elementos para borne BPN2.5.
