Línea Modular EXM

  • Aplicaciones

    Accionamiento y señalización en atmósferas con presencia de gases o polvos explosivos en suspensión

  • Gas

    Zona 1 y Zona 2 según IEC 60079-14 (Ed.5) Certificadas como: Ex d IIB + H2 T6 Gb según IEC 60079-0 (Ed.5) e IEC 60079-1 (Ed. 6)

  • Polvo

    Zona 21 y Zona 22 IEC 60079-14 (Ed.5). Certificadas como: Ex tb IIIC T 95°C / T 80°C Db según IEC 60079-0 (Ed. 6) y 60079-31 (Ed. 1).

  • Grado de protección

    IP66

Descripción

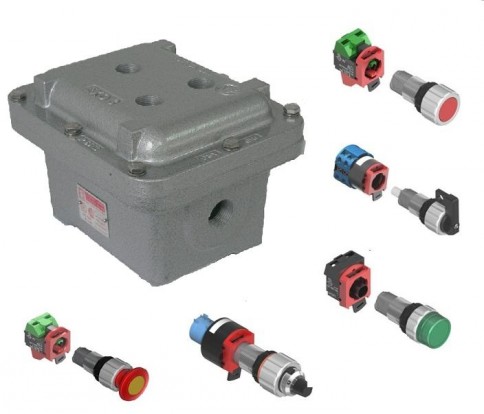

Línea modular configurable de cajas para comando, señalización y conmutación, certificada bajo normas IEC 60079 para uso en atmósferas con riesgo de explosión. Apta para zonas con presencia de gases o polvos explosivos.

CARACTERÍSTICAS

• Opciones preconfiguradas de cajas con 1 a 6 agujeros en tapa y accesos eléctricos.

• Opciones seleccionables en pulsadores, pilotos, conmutador, interrruptor y accionamientos.

• Caja y tapa en aleación de aluminio de bajo contenido de cobre.

• Tornillos cabeza hexagonal de acero inoxidable y asiento plano calibrado.

• Pintura esmalte sintético de secado rápido color gris.

• Chapa identificatoria en aluminio.

• PAT interna y externa.

EJEMPLO DE PEDIDO

EXM 03 3F + EXMBIVD10 + EXMBETR11 + EXMCARS22/20 = Caja EXM033F de tres funciones y dos accesos 3/4"NPT a 180º, con botón pulsador verde con contacto NA, con pulsador hongo con retención con contacto NA-NC y selectora de 2 polos 2 posiciones 20A 1-2.

Ver opciones disponibles en solapa de productos o catálogo.

*Funciones de reserva pueden ser obstruidas con tapones DELGA modelos EXPO.

Productos

CAJAS

Funciones Código            Accesos                  Funciones admisibles  Peso kg
EXM 01 1F 2 x 3/4"NPT
a 180°
Pulsador , luz piloto, conmutador/interruptor hasta 2 polos. 2.50
EXM 01 2F 2 x 3/4"NPT
180°
Pulsador, luz piloto 2.50
EXM 03 1F 2 x 3/4"NPT
180°
Pulsador, luz piloto, conmutador/interruptor hasta 3 polos. 3.50
EXM 03 3F 2 x 3/4"NPT
180°
Pulsador, luz piloto, hasta 1 conmutador/interruptor de 1 a 3 polos. 3.50
EXM 03 4F 2 x 3/4"NPT
180°
Pulsador, luz piloto  3.50
EXM 05 6F Sin accesos Pulsador, luz piloto, hasta 2 conmutador/interruptor de 1 a 3 polos. 7.30

* Medidas ver cajas EXO 01, 02 y 05 según corresponda.


PULSADORES


Código Función
EXMBIVD10 Botón Pulsador Verde con contacto NA
EXMBIAM01  Botón Pulsador Amarillo con contacto NC
EXMBIVM01  Botón Pulsador Rojo con contacto NC
EXMBIVM10  Botón Pulsador Rojo con contacto NA
EXMBIAM11  Botón Pulsador Amarillo con contacto NA-NC
EXMBIVD11  Botón Pulsador Verde con contacto NA-NC
EXMBIVM11  Botón Pulsador Rojo con contacto NA-NC
EXMBIVM02  Botón Pulsador Rojo con 2 contactos NC
EXMBIVD01  Botón Pulsador Verde con contacto NC
EXMBIVD20   Botón Pulsador Verde con 2 contactos NA


PULSADOR TIPO HONGO

Código Función
EXMBEMO11  Pulsador hongo sin retención con contacto NA-NC
EXMBEMO02  Pulsador hongo sin retención con 2 contactos NC
EXMBETR11  Pulsador hongo con retención con contacto NA-NC
EXMBETR02  Pulsador hongo con retención con 2 contactos NC
EXMBEG11  Pulsador Hongo C/Retención por giro C/Contacto NA-NC
EXMBETR01   Pulsador Hongo con retención con contacto NC



LUZ PILOTO

Código Función
EXMSIAMR24  Luz piloto color Amarillo con led de 24 VCA/VCC
EXMSIVDR24  Luz piloto color Verde con led de 24 VCA/VCC
EXMSIVMR24 Luz piloto color Roja con led de 24 VCA/VCC
EXMSIAMR220 Luz piloto color Amarillo con led de 220 VCA/VCC
EXMSIVDR220  Luz piloto color Verde con led de 220 VCA/VCC
EXMSIVMR220  Luz piloto color Roja con led de 220 VCA/VCC
EXMSIAMR120  Luz Piloto color Amarilla con LED de 120 VCA/VCC
EXMSIVDR120  Luz Piloto color Verde con LED de 120 VCA/VCC
EXMSIVMR120  Luz Piloto color Roja con LED de 120 VCA/VCC


CONMUTADOR ROTATIVO

Código Función
EXMCAIN12/20  Interruptor de 1 polo 2 posiciones 20A
EXMCAIN22/20  Interruptor de 2 polos 2 posiciones 20A
EXMCAIN32/20  Interruptor de 3 polos 2 posiciones 20A
EXMCAIN42/20  Interruptor de 4 polos 2 posiciones 20A
EXMCARS12/20  Selectora de 1 polo 2 posiciones 20A 1-2
EXMCARS22/20  Selectora de 2 polos 2 posiciones 20A 1-2
EXMCARS32/20  Selectora de 3 polos 2 posiciones 20A 1-2
EXMCARC13/20  Selectora de 1 polo 3 posiciones 20A 1-0-2
EXMCARC23/20  Selectora de 2 polos 3 posiciones 20A 1-0-2
EXMCARC33/20  Selectora de 3 polos 3 posiciones 20A 1-0-2
EXMCARP13/20  Selectora C/RET. 1-0-2 GRP 13 20



Ver catálogo para más opciones.

 Selectora con llave.
Pulsador hongo con llave de bloqueo.
 Accionamiento para interruptor termomágnetico.
 Potenciométro.
Relé fotoeléctrico.

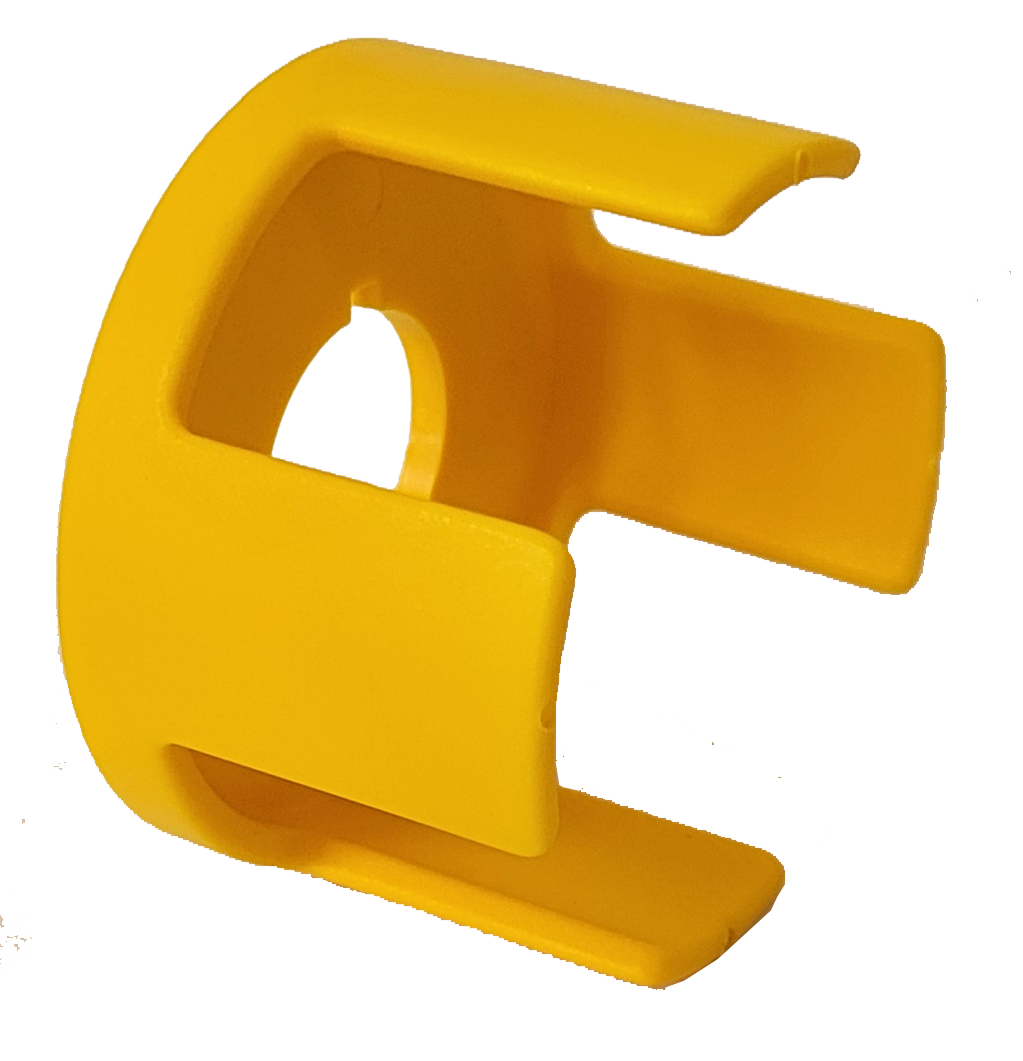

 Protector contra accionamiento accidental.
